配線の余りや煩雑さを解消！リンスコネクト「Smart Meter Coupler」

2026年9月1日

記事ポイント

リンスコネクトは、ドイツMETZ CONNECT社が開発したDINレール直付けRJ45カップラ「Smart Meter Coupler」の国内販売を開始しています。

制御盤内で使うLANケーブルが増える中、外部LANを制御盤下部で中継することで、盤内配線をあらかじめ工場で仕上げておける施工方法を提案します。

DINレールへの直接装着だけで導入でき、既存のRJ45 Ethernet機器ともそのまま接続できます。

リンスコネクト「Smart Meter Coupler」

「Smart Meter Coupler(スマートメーターカップラ)」は、ドイツMETZ CONNECT社が開発したDINレール直付け型のRJ45カップラで、日本輸入総代理店のリンスコネクトが国内販売を開始しています。

工場設備やFA機器のEthernet化が進み、制御盤内で使うLANケーブルが増える中、外部から引き込んだLANケーブルを盤内上部のスイッチやPLCまで直接配線すると、ケーブルが余って盤内で巻いたり、配線が煩雑になったりする課題が生じていました。

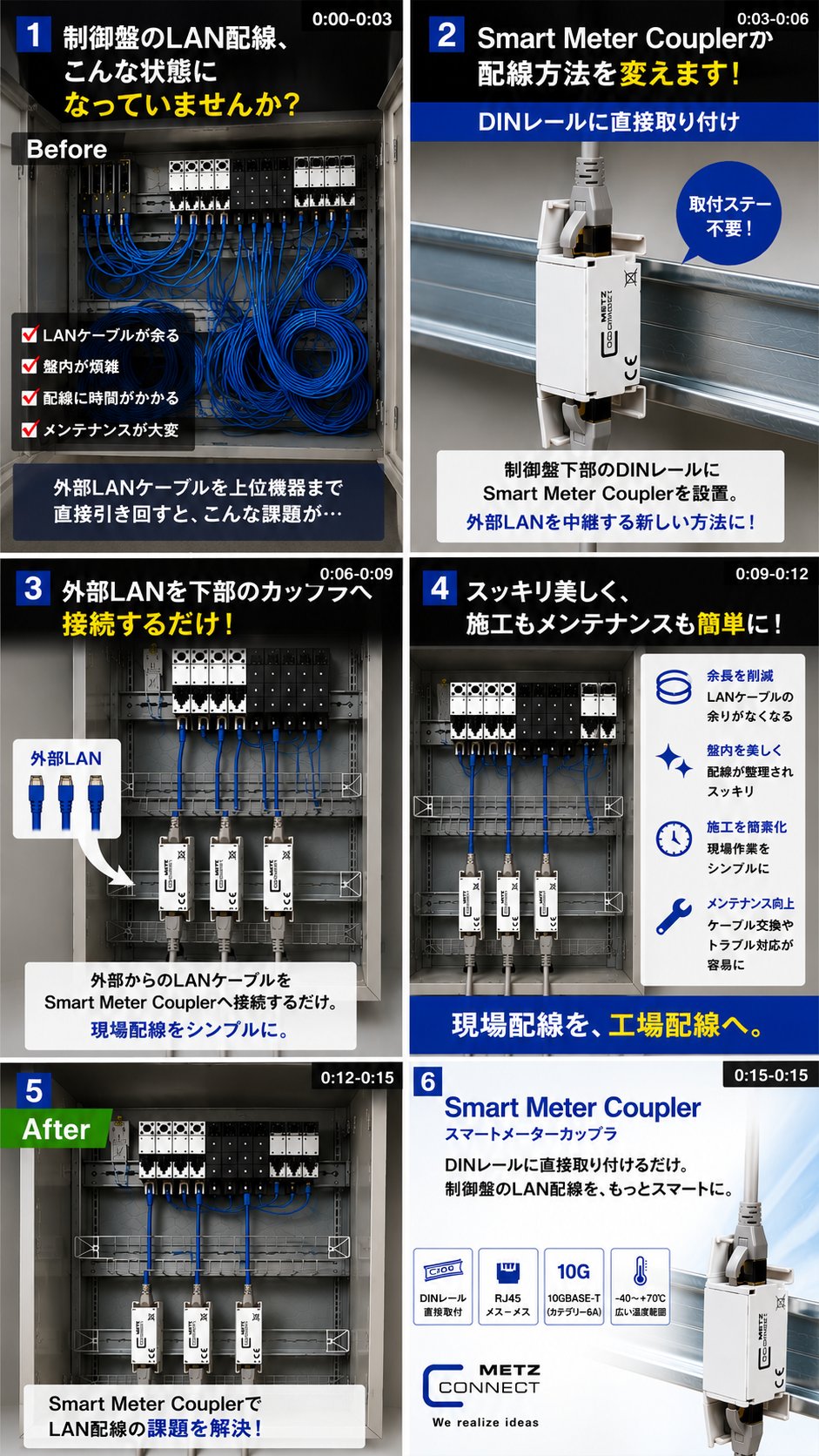

Smart Meter Couplerを制御盤下部のDINレールに取り付けると、外部LANケーブルはこのカップラへ接続するだけになり、上位機器までの盤内LANケーブルは製作時に必要な長さで配線しておけます。

外部配線と盤内配線をSmart Meter Couplerで分離できるため、ケーブル交換やトラブルシューティングを行う際も確認範囲を絞り込みやすくなります。

盤内LAN配線をあらかじめ工場で施工しておけば、現場作業は外部LANをカップラへ接続する作業が中心になります。

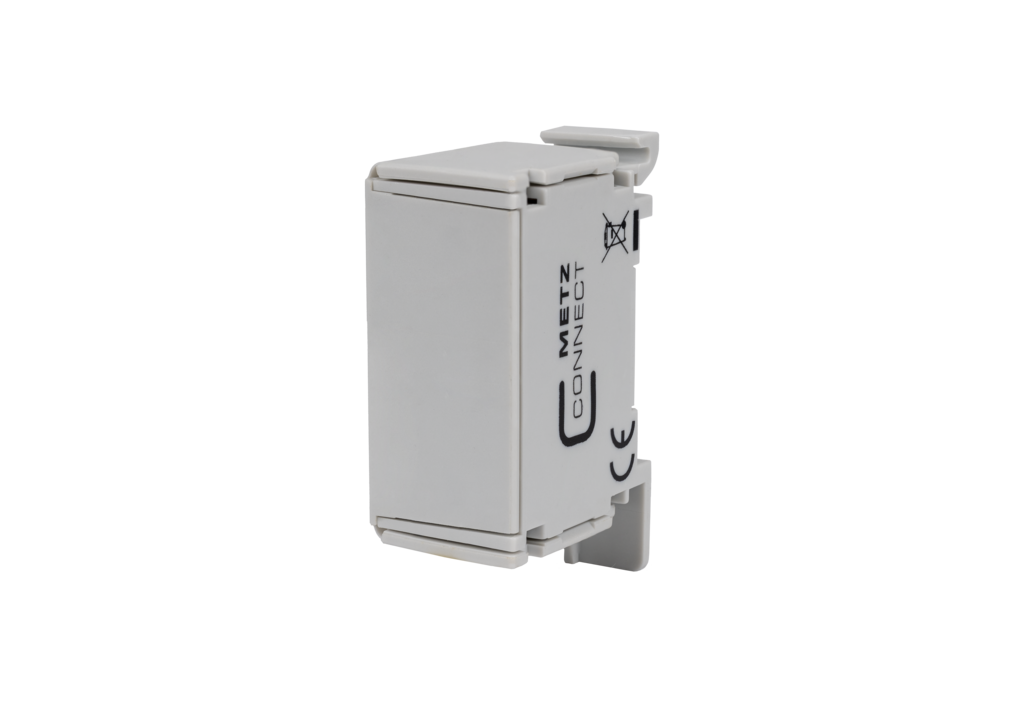

本体はライトグレーの直方体型プラスチック筐体で、上部と下部にRJ45コネクタ用の開口を備え、未使用時はダストキャップで保護されています。

側面にはMETZ CONNECTのロゴと社章、CEマークが印字され、背面にはDINレール取付用の金具とクリップ構造を備えています。

接続方式はRJ45メス-RJ45メスのため、一般的なRJ45 Ethernet配線へそのまま組み込むことができます。

想定用途はFA・生産設備の制御盤をはじめ、PLC、産業用Ethernetスイッチ、リモートI/O、ビルオートメーション、エネルギーマネジメント、工作機械、測定装置など、RJ45 Ethernet配線を使用するさまざまな制御盤です。

特に複数本のLANケーブルを外部から引き込む設備では、配線整理・施工・メンテナンスの効果を発揮します。

制御盤下部にSmart Meter Couplerを取り付けるだけで、外部配線と盤内配線を分けた施工が実現します。

あらかじめ工場で盤内LAN配線を仕上げておけば、現場作業は外部LANをカップラへつなぐだけで完了します！

ケーブル交換やトラブル対応の際も、外部配線と盤内配線が分離されているため確認範囲を絞り込めます。

リンスコネクト「Smart Meter Coupler」の紹介でした。

制御盤内で外部LANケーブルを上位機器まで直接配線すると生じる、ケーブルの余りや盤内配線の煩雑さを解消します。

制御盤下部で外部LANを中継し、盤内配線をあらかじめ必要な長さで施工できるようにします。

PLCや産業用Ethernetスイッチ、リモートI/O、ビルオートメーション、エネルギーマネジメント機器、工作機械、測定装置など、RJ45 Ethernet配線を使用する制御盤に取り付けられます。

RJ45メス-RJ45メスの接続方式のため、一般的なRJ45 Ethernet配線へそのまま組み込むことができます。

DINレール(TH35)へ直接装着でき、AWG22～26の単線・撚り線に対応し、10GBASE-T(カテゴリー6A)規格で使用できます。
