電動チャックと2軸回転テーブルを一体化！リンスコネクト Mini E-Chuck(MICRO LINE TIC35-90-E70i)

スイスのpL Lehmannの輸入総代理店であるリンスコネクトが、電動チャックと2軸回転テーブルを一体化した新製品「Mini E-Chuck(MICRO LINE TIC35-90-E70i)」を発表しました。

2026年10月26日(月)～31日(土)に東京ビッグサイトで開催される「JIMTOF2026」で国内初披露されます。

今回は、ワークを保持したまま回転・傾斜できる本製品の特徴と仕様を紹介します☆

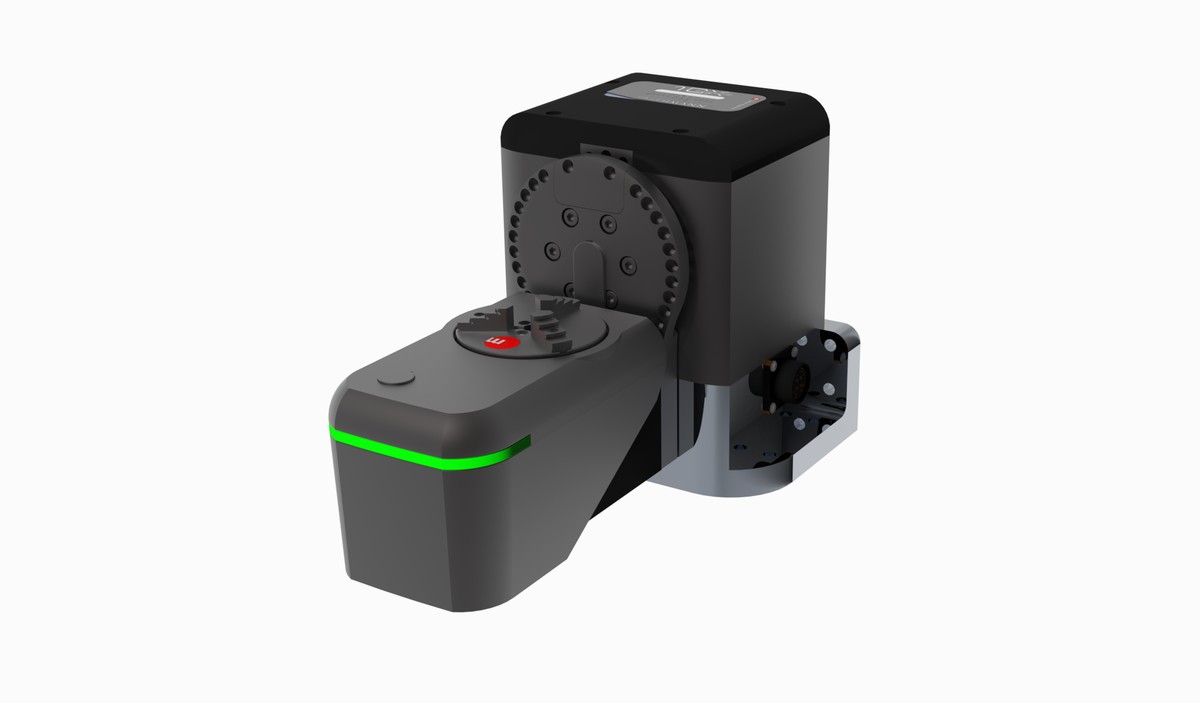

リンスコネクト Mini E-Chuck(MICRO LINE TIC35-90-E70i)

• 製品名：Mini E-Chuck
• 型式：MICRO LINE TIC35-90-E70i
• 重量：6.6kg
• 外形寸法(長さ×幅×高さ)：285.5×171×182.5mm
• 許容ワーク重量：2kg
• 最小クランプ力：約20N(適用条件はお問い合わせください)
• 外部クランプ範囲：1～71mm
• 内径クランプ範囲：17～80mm(適用条件はお問い合わせください)
• ジョー構成：3ジョーまたは6ジョー
• クランプ位置決め繰り返し精度：0.005mm
• 位置決め精度：45秒角
• 平均繰り返し精度Ps：6秒角
• 通信：DLL／APIクイックコマンド／CANopen
• 展示場所：東京ビッグサイト 東7号館 E7007
• 展示日時：2026年10月26日(月)～10月31日(土) 10:00～17:00(最終日は16:00まで)

リンスコネクトは、スイスの精密機器メーカーpL Lehmannの輸入総代理店です。

Mini E-Chuckは、pL Lehmannとスイスのmaproxのコラボレーションによるコンパクトモデルで、JIMTOF2026で国内初披露されます。

ワークを「つかむ」電動クランプと、「回す・傾ける」2軸の動作をひとつにまとめた製品です。

計測工程の効率化と自動化を支援します。

測定する面や角度に応じてワークを手作業で持ち替える工程は、作業時間や段取りの負担につながります。

Mini E-Chuckはワークを保持したまま回転・傾斜させ、測定に必要な姿勢への位置決めを支援し、多方向からの測定における手作業の削減を目指します。

ワークの保持には電動チャックを採用し、3ジョーまたは6ジョーの構成に対応します。

DLL、APIクイックコマンド、CANopenによる外部制御に対応し、計測装置やワーク搬送システムとの連携を検討できます。

ワークの着脱と測定姿勢の変更を組み合わせ、計測工程の自動化に向けたシステム構築を支援します。

本体重量は6.6kgとコンパクトで、保持と位置決めの機能を一台に集約しています。

クランプ位置決め繰り返し精度は0.005mm、回転テーブルの位置決め精度は45秒角、平均繰り返し精度Psは6秒角です。

持ち替えの手間を減らしたい計測現場にとって、注目の一台になりそうです。
